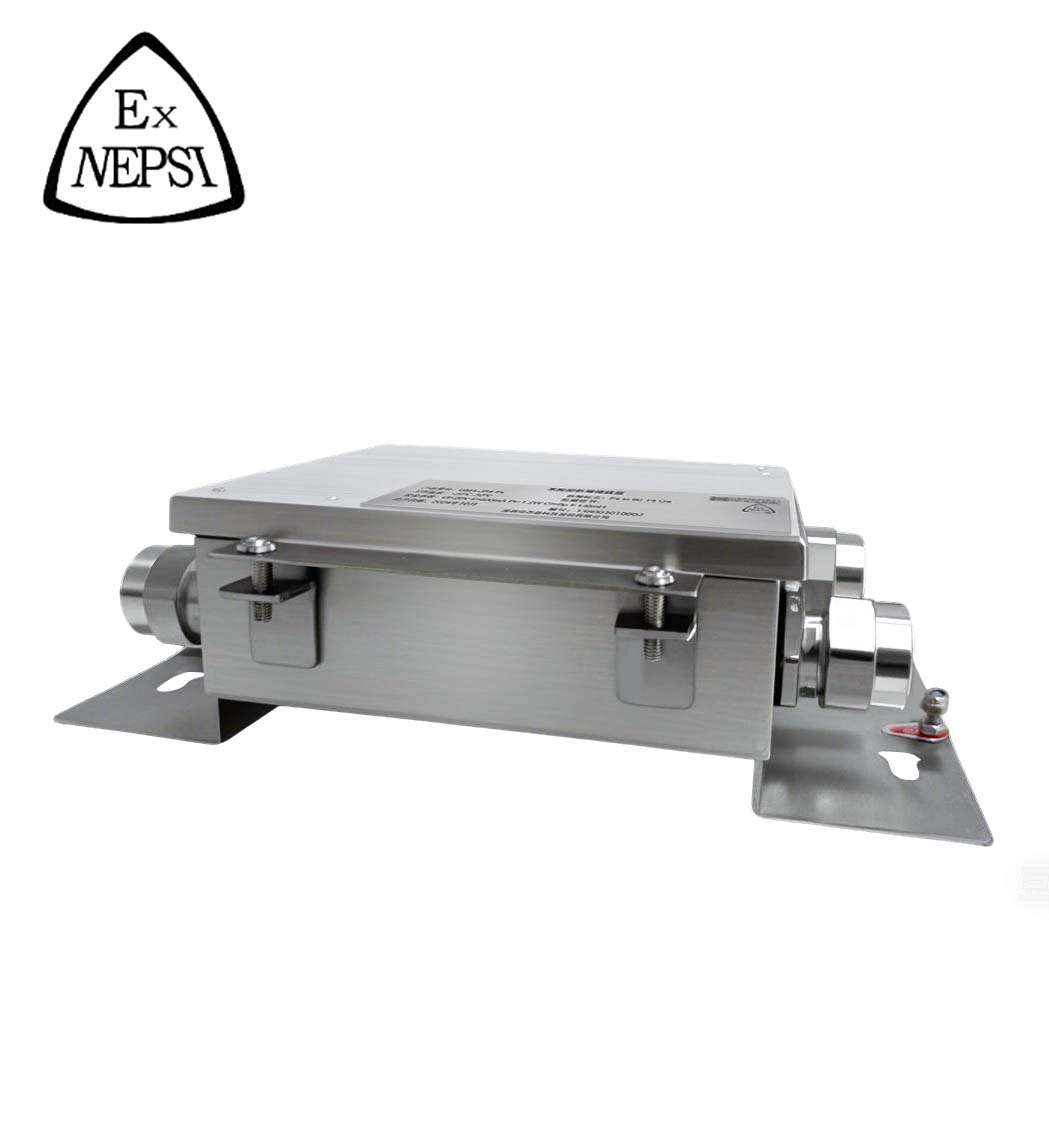

GMA-JB4-Ex 本安型防爆接線盒
GMA-JB4-Ex本安型防爆接線盒為四線制“傳感器集線器”，支持模擬傳感器或數字傳感器的連接，可快速將四只傳感器連接至稱重儀表。通過調整電位器的阻值，補償和修正四角偏差，在稱重現場，解決因角差偏大導致計量結果不準確的問題。全不銹鋼機身，配有5個全不銹鋼防爆格蘭頭(防爆標志:ExdbCGb，防護等級:IP66)，更強的防護和抗干擾性能。通過本安型防爆認證，適用于危險現場。
在線咨詢
相關下載
本接線盒適用于模擬傳感器或者數字傳感器的連接:
①應用于模擬傳感器時，各接線端子標示如下:
● EX+: 傳感器的供橋電源正端
● EX-: 傳感器的供橋電源負端
● SIG-: 傳感器的輸出信號負端SHLD: 屏蔽電纜的屏蔽層
● SIG+: 傳感器的輸出信號正端
(使用六線制傳感器時，需將電源正與感應正短接至EX+; 電源負與感應負短接至EX-。)
②應用于數字傳感器時，各接線端子標示如下:
● 12V+: 傳感器電源正端 ● 12V-: 傳感器電源負端 ● A:傳感器信號A端
● B: 傳感器信號B端 ● SHLD:屏蔽電纜的屏蔽層
● 接線盒調整方法:
①開關SW1-SW4可分配控制各路傳感器的通斷，用于單路傳感器調整;
②電位器R1-R4可分別微調各路傳感器的輸出信號，用于系統四角調整
四角偏差調整法
● 步驟1: 調整前先將四路電位器都輕旋至中間位置;
● 步驟2: 將偏差比較大的那一路向四路均值微調(觀察其中1路時,要關閉其他3路);
● 步驟3: 重復步驟2直至四路的毫伏信號相近為止。
